Explicación del conector DB9: distribución de pines, cableado RS-232, tipos, usos y especificaciones

El conector DB9 (DE-9) es un conector serie D-sub de 9 pines que se utiliza para la comunicación RS-232 en computadoras, dispositivos industriales y equipos más antiguos.Este artículo explica la disposición de los pines, las diferencias entre machos y hembras, tipos de cableado, variaciones de conectores, especificaciones, aplicaciones, ventajas y limitaciones.

Catálogo

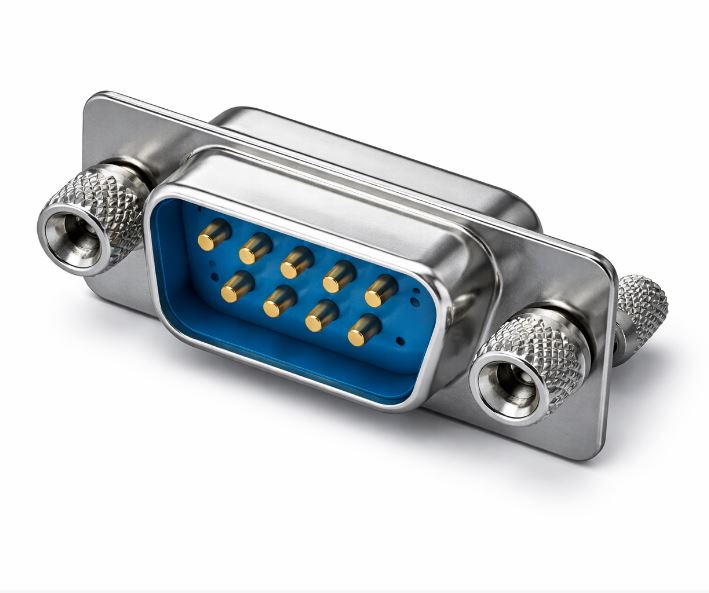

Figura 1: Conector DB9

¿Qué es un conector DB9?

Un conector DB9 (correctamente llamado conector DE-9) es un pequeño conector D-sub de 9 pines que se utiliza como puerto serie en muchos dispositivos electrónicos.Tiene una carcasa metálica en forma de D que ayuda a alinear el enchufe y protege los contactos.En el interior hay nueve pasadores de metal dispuestos en dos filas dentro de un inserto aislado.Debido a que es compacto, el conector DB9 se utiliza para la comunicación serie RS-232 entre dispositivos electrónicos.

El conector viene en tipos macho y hembra para que los dispositivos y cables encajen correctamente.Su forma estandarizada es la razón por la que el conector DB9 todavía se utiliza en muchos sistemas industriales y heredados en la actualidad.

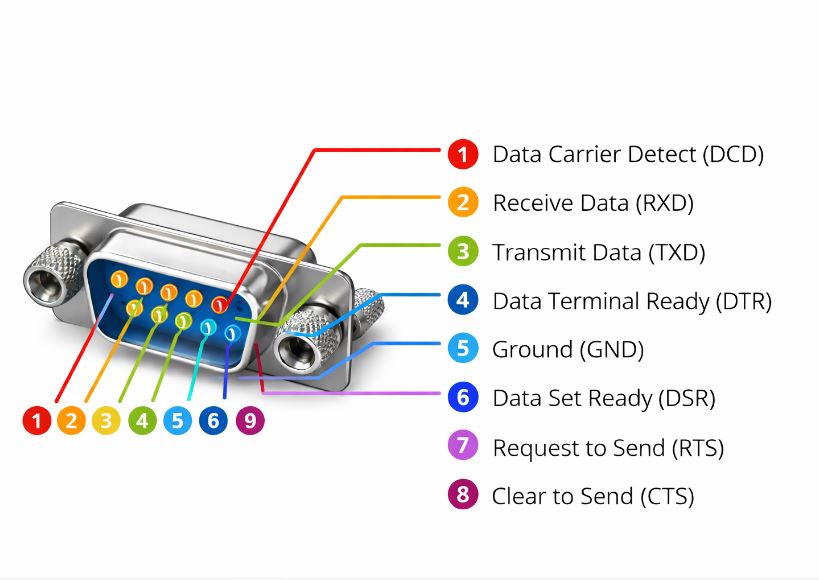

Figura 2: Diagrama de distribución de pines del conector DB9

Conector DB9 macho frente a hembra

Característica	DB9 macho Conector	DB9 hembra Conector
Tipo de contacto	9 expuesto alfileres de metal	9 enchufe agujeros (receptáculos)
Uso típico	Puertos de dispositivo (PC, PLC, controlador)	Cables y dispositivos periféricos
fisico Apariencia	Sobresaliendo alfileres	hueco contactos
Conexión Rol	Se conecta a conector hembra	Recibe macho conector
Orientación	en forma de D cáscara para alineación	Misma forma de D cáscara para alineación
Bloqueo Mecanismo	lado de usos tornillos para asegurar	Utiliza roscado postes para apretar
Identificación consejo	Los pines son claramente visible	No visible alfileres, solo agujeros
Compatibilidad	Solo se adapta a DB9 hembra	Solo se adapta a DB9 masculino
común Ubicación	Incorporado puertos de equipos	Extremos del cable o adaptadores
Propósito	Envía o recibe conexión de interfaz serie	Se empareja con puerto del dispositivo para la conexión

Tipos de conexión y cableado DB9

Conexión Tipo	Cableado de clavijas Estilo	Típico Dispositivos conectados	Propósito
Directo Cable DB9	Mismo pin para mismo pin (1-1, 2-2, 3-3)	Computadora para módem, controlador al módulo de comunicación	Estándar comunicación del dispositivo
Módem nulo Cable DB9	Transmitir y recibir pines cruzados	Computadora para computadora, controlador a controlador	directo comunicación de dispositivo a dispositivo
Bucle invertido DB9 Conector	Pines conectado internamente dentro del mismo enchufe	Serie única pruebas de puerto	Solución de problemas y diagnostico

Tipos de conectores DB9

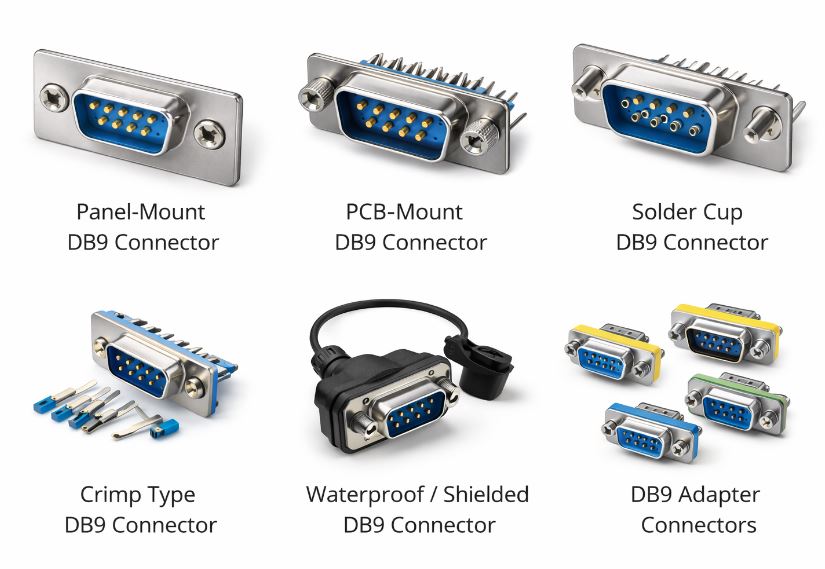

Figura 3: Tipos de conectores DB9

Conector DB9 de montaje en panel

Un conector DB9 de montaje en panel se fija a la carcasa de un equipo y actúa como un puerto serie externo permanente.Por lo general, se asegura con tornillos para mantener estable el conector durante la conexión y desconexión repetidas.Este tipo se usa ampliamente en dispositivos industriales y equipos de comunicación.

Conector DB9 de montaje en PCB

Un conector DB9 de montaje en PCB está diseñado para soldarse directamente a una placa de circuito impreso dentro de un dispositivo.Los pines se extienden a través del tablero o se asientan sobre él para formar una conexión eléctrica estable.Se encuentra comúnmente dentro de computadoras, controladores y sistemas integrados.

Conector DB9 de copa de soldadura

Se utiliza un conector DB9 de copa de soldadura para el ensamblaje manual de cables, donde se sueldan cables individuales a cada pin.Esto permite realizar fácilmente longitudes de cable y disposiciones de cableado personalizadas.A menudo se elige para trabajos de reparación e instalaciones especializadas.

Conector DB9 tipo engarzado

Un conector DB9 engarzado utiliza contactos metálicos que se engarzan en cables y luego se insertan en la carcasa del conector.Este método acelera la producción y proporciona conexiones consistentes.Se utiliza comúnmente en cables seriales fabricados en fábrica.

Conector DB9 impermeable/blindado

Un conector DB9 resistente al agua o blindado incluye sellado y carcasa metálica reforzada para entornos hostiles.Protege contra el polvo, las vibraciones y la humedad.Este tipo se utiliza comúnmente en sistemas de automatización industriales o exteriores.

Conectores del adaptador DB9

Los conectores adaptadores DB9, como los convertidores USB a DB9, permiten que los dispositivos modernos se conecten con equipos serie antiguos.Mantienen la disposición de pines DB9 estándar mientras cambian el formato de la interfaz.Esto hace que los equipos más antiguos sean compatibles con las computadoras más nuevas.

Especificaciones eléctricas y mecánicas

categoría	Parámetro	Valor típico
electrico	Tensión nominal	250 voltios
electrico	Corriente nominal	1–3 A por contacto
electrico	Contacto Resistencia	≤ 30 mΩ
electrico	Aislamiento Resistencia	≥ 1000 MΩ
electrico	Dieléctrico Tensión soportada	1000 V CA (1 minuto)
electrico	Blindaje	carcasa metálica Protección EMI
Mecanico	Número de Pines	9
Mecanico	Conector familia	Subminiatura D
Mecanico	Montaje Estilo	Paneles, PCB, o montaje de cable
Mecanico	Contacto Materiales	Latón o Bronce fosforado
Mecanico	Contacto Enchapado	Oro o estaño
Mecanico	Operando Temperatura	−55°C a +105°C
Mecanico	Durabilidad (Ciclos de apareamiento)	500–1000 inserciones
Mecanico	Bloqueo Método	Bloqueo de tornillo

Aplicaciones de los conectores DB9

• Acceso a la consola de la computadora – utilizado para la configuración del dispositivo, actualizaciones de firmware y control directo del terminal

• Equipo de red – Los enrutadores, conmutadores y firewalls utilizan puertos serie DB9 para configuración y resolución de problemas.

• Sistemas de automatización industrial – Controladores PLC, máquinas CNC y variadores de motor para programación y diagnóstico.

• Instrumentos de prueba y laboratorio. – los dispositivos de medición se conectan al software de monitoreo a través de la comunicación serial DB9

• Sistemas integrados – Las placas de desarrollo y los controladores proporcionan puertos de depuración en serie

• Equipos de punto de venta – lectores de códigos de barras, impresoras de recibos y terminales de pago

• GPS y dispositivos de comunicación. – interfaz de configuración y salida de datos

• Periféricos heredados – módems y hardware antiguo que todavía dependen de la conectividad RS-232

Ventajas del conector DB9

• Compatibilidad estándar – sigue un formato de conector serie universal, por lo que muchos dispositivos se conectan sin adaptadores especiales

• Tornillos de bloqueo seguros – permanece firmemente sujeto incluso en caso de vibración o movimiento

• Carcasa metálica duradera – protege los pines y soporta conexiones repetidas

• Conexión estable y silenciosa – contacto constante con blindaje básico contra interferencias

• Fácil acceso para mantenimiento – conveniente para la instalación, configuración y resolución de problemas en equipos industriales y heredados

Limitaciones del conector DB9

• Baja velocidad de datos – destinado a la comunicación serie básica y mucho más lento que las interfaces modernas como USB o Ethernet

• Distancia de cable corta – la calidad de la señal disminuye con cables largos, por lo que el alcance de comunicación es limitado

• Tamaño de conector voluminoso – más grande que los puertos modernos y requiere más espacio en el panel del equipo

• Disminución del soporte nativo – muchas computadoras nuevas ya no incluyen puertos serie integrados

• Necesita adaptadores hoy – a menudo requiere convertidores de USB a DB9 para conectarse con sistemas modernos

Conclusión

Los conectores DB9 siguen siendo útiles debido a su distribución de pines estándar, bloqueo seguro y comunicación serial confiable.Elegir el tipo de conector y cableado correcto garantiza un funcionamiento adecuado en consolas, sistemas industriales, instrumentos y dispositivos heredados.Sin embargo, admiten velocidades más bajas, distancias más cortas y, a menudo, requieren adaptadores USB en las computadoras modernas.
