Sensores RTD explicados: principio de funcionamiento, tipos y aplicaciones

Un sensor RTD (detector de temperatura de resistencia) es un sensor de temperatura preciso y confiable que se utiliza en aplicaciones industriales y científicas.Este artículo explica qué es un sensor de temperatura RTD, cómo funciona y cómo está diseñado para realizar mediciones precisas.También cubre diferentes tipos de sensores RTD, clasificaciones comunes como PT100 y PT1000, métodos de cableado y una comparación entre RTD y termopar, junto con sus ventajas y aplicaciones.

Catálogo

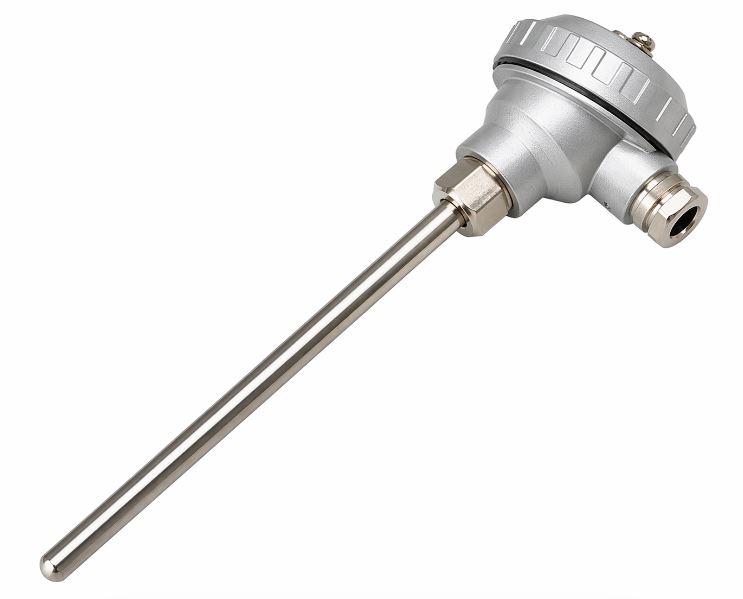

Figura 1: Sensor RTD

¿Qué es un sensor RTD?

Un sensor RTD (detector de temperatura de resistencia) es un sensor de temperatura que se utiliza para medir la temperatura con alta precisión y estabilidad en aplicaciones industriales y científicas.Proporciona lecturas consistentes y confiables, lo que lo hace ideal para sistemas que requieren un monitoreo preciso de la temperatura.Un sensor de temperatura RTD utiliza un elemento metálico, generalmente platino, fabricado para cumplir con los valores de resistencia estandarizados para un rendimiento confiable.

Los sensores RTD suelen estar encerrados en sondas protectoras, lo que les permite funcionar en entornos hostiles, como alta presión o condiciones corrosivas.Debido a esto, se utilizan ampliamente en industrias como la manufacturera, HVAC, energía y procesamiento de alimentos, donde la medición precisa de la temperatura es esencial.

Cómo funcionan los sensores RTD

Un sensor RTD funciona midiendo cómo cambia la resistencia eléctrica de un metal con la temperatura.En un sensor de temperatura RTD, el elemento sensor (generalmente platino) está conectado a un circuito que detecta pequeños cambios de resistencia a medida que varía la temperatura.

A medida que aumenta la temperatura, aumentan las vibraciones atómicas en el metal, lo que dificulta el flujo de electrones y aumenta la resistencia.Este comportamiento predecible, conocido como coeficiente de temperatura positivo, permite una medición de temperatura precisa y repetible basada en datos de referencia estandarizados como IEC 60751.

Construcción del sensor RTD

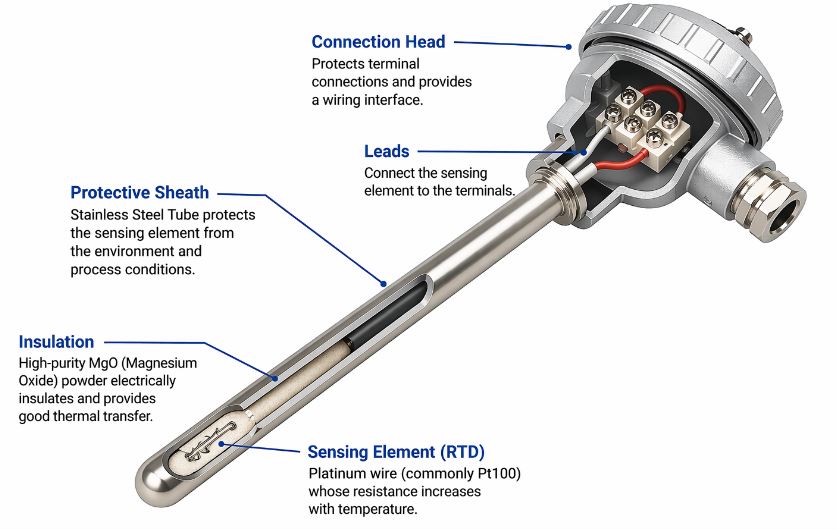

Figura 2: Construcción del sensor RTD

Elemento sensor central

La parte más importante de un sensor RTD es el elemento sensor, normalmente hecho de platino debido a su alta precisión y estabilidad a largo plazo.Este elemento está diseñado para proporcionar valores de resistencia consistentes, que son esenciales para una medición precisa de la temperatura.

Material aislante

El elemento sensor está montado sobre un material aislante, como cerámica o vidrio, para mantener el aislamiento eléctrico y el soporte estructural.Esto garantiza que el sensor de temperatura RTD pueda funcionar con precisión sin interferencias de señales eléctricas externas.

Funda protectora

Para proteger los componentes sensibles, el RTD está encerrado en una funda protectora, generalmente hecha de acero inoxidable u otros materiales resistentes a la corrosión.Esto permite que el diseño del sensor RTD resista condiciones adversas como alta presión, humedad y exposición a productos químicos.

Cables conductores y conexiones

Los cables conductores están conectados al elemento sensor para transmitir señales de resistencia a los instrumentos de medición.Estos cables están cuidadosamente diseñados y aislados para reducir la pérdida de señal y mantener la precisión del sensor RTD en largas distancias.

Tipos de sensores RTD (por construcción)

RTD de película delgada

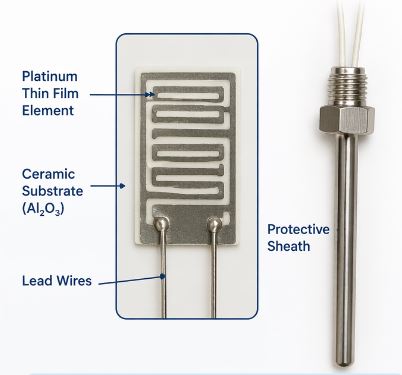

Figura 3: RTD de película delgada

Un sensor RTD de película delgada se fabrica depositando una capa muy delgada de platino sobre un sustrato cerámico.Este diseño hace que el sensor sea compacto, rentable y resistente a golpes y vibraciones, por lo que se utiliza habitualmente en aplicaciones industriales generales.Debido a su pequeño tamaño y rápida respuesta, el RTD de película delgada es ideal para aplicaciones que requieren cambios rápidos de temperatura.

RTD bobinado

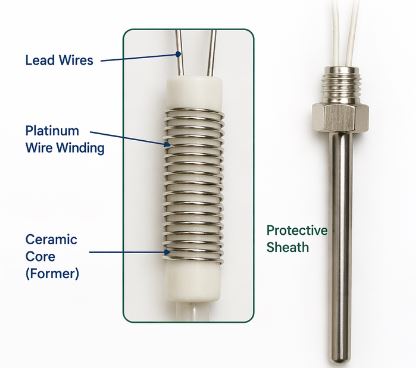

Figura 4: RTD bobinado

Un sensor RTD bobinado se construye enrollando un fino alambre de platino alrededor de un núcleo de cerámica o vidrio.Este diseño proporciona mayor precisión y estabilidad en comparación con los RTD de película delgada, lo que lo hace adecuado para aplicaciones de precisión como mediciones de laboratorio y sistemas de calibración.Sin embargo, debido a su construcción más compleja, el RTD bobinado suele ser más caro.

Clasificación del sensor RTD (por valor de resistencia)

PT100

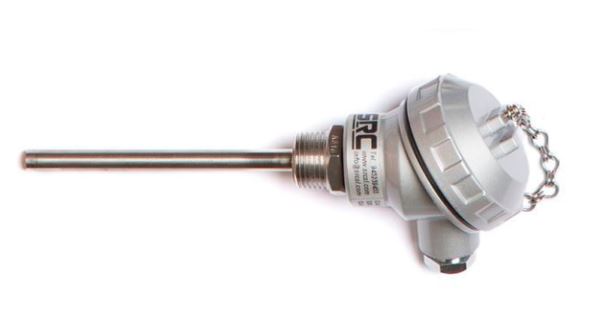

Figura 5: PT100

El sensor PT100 es uno de los tipos RTD más utilizados, con una resistencia de 100 ohmios a 0°C.Es conocido por su alta precisión, estabilidad y compatibilidad con sistemas industriales, lo que lo convierte en una opción estándar para la medición de temperatura.

PT1000

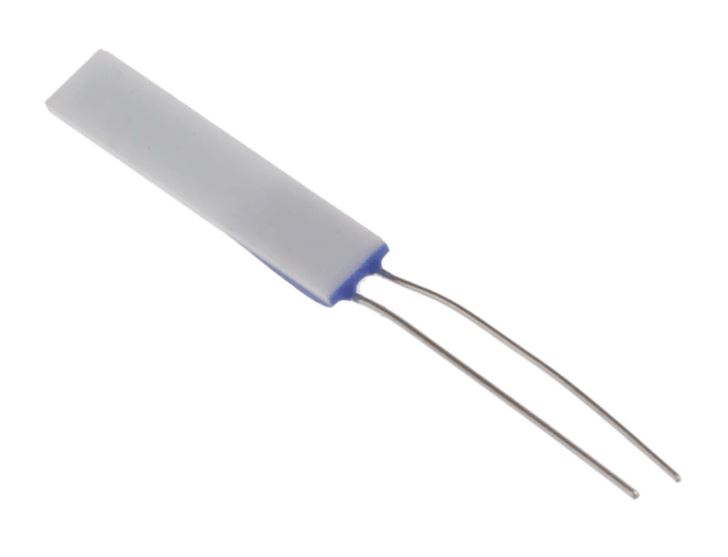

Figura 6: PT1000

El sensor PT1000 tiene una resistencia de 1000 ohmios a 0°C, lo que ofrece mayor sensibilidad y mejor inmunidad al ruido.Debido a esto, el sensor RTD PT1000 se utiliza a menudo en aplicaciones donde la precisión de la señal es crítica o donde se requieren distancias de cable más largas.

Métodos de cableado RTD

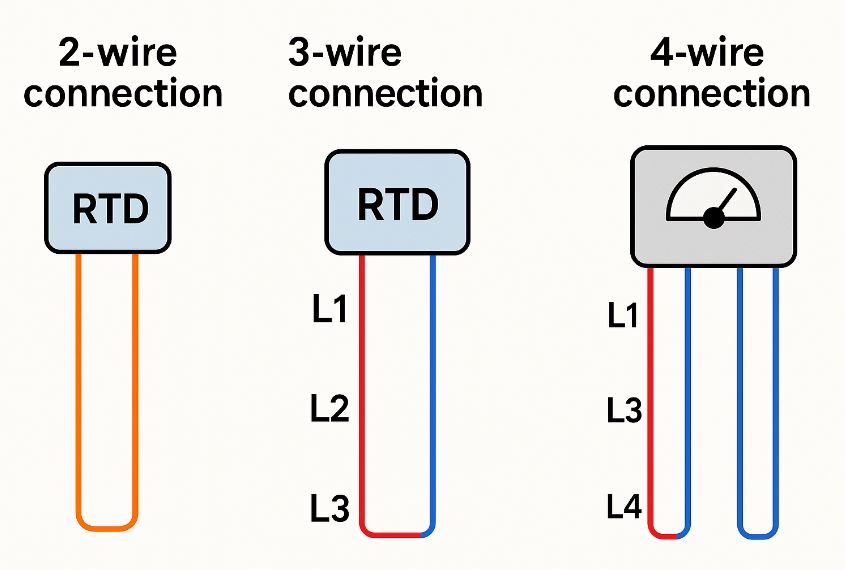

Figura 7: Conexión del cableado RTD

RTD de 2 hilos

El RTD de 2 cables es la configuración más simple, donde los mismos cables transportan tanto la señal de medición como la resistencia del conductor.Si bien es fácil de instalar y rentable, es menos preciso debido a la resistencia adicional de los cables.

RTD de 3 hilos

El RTD de 3 cables mejora la precisión al compensar la resistencia del cable utilizando un cable adicional.Este método se utiliza ampliamente en aplicaciones industriales porque ofrece un buen equilibrio entre coste y rendimiento.

RTD de 4 hilos

El RTD de 4 hilos proporciona la mayor precisión al eliminar por completo el efecto de la resistencia del cable.Utiliza cables separados para el suministro de corriente y la medición de voltaje, lo que lo hace ideal para aplicaciones de laboratorio y de alta precisión.

RTD frente a termopar

Parámetro	Sensor RTD (Detector de temperatura de resistencia)	Termopar sensores
Precisión	Alta precisión y estabilidad	moderado exactitud
Temperatura Rango	-200°C a 600°C	Hasta 1800°C
Tiempo de respuesta	mas lento	Más rápido
Durabilidad	menos resistente	Altamente duradero y resistente
Estabilidad	muy estable con baja deriva	propenso a deriva
Costo	superior	inferior
Cableado	Más complejo	Más simple
Aplicaciones	HVAC, laboratorios, control de procesos	hornos, motores

Ventajas y desventajas de los RTD

Ventajas de los sensores RTD

• Alta precisión y repetibilidad — proporciona mediciones de temperatura precisas y consistentes

• Excelente estabilidad a largo plazo — mantiene el rendimiento con una variación mínima a lo largo del tiempo

• Relación resistencia-temperatura casi lineal — simplifica la calibración y mejora la consistencia de las mediciones

• Integración confiable del sistema — funciona bien con sistemas de control y monitoreo industrial

• Amplio rango de temperatura de funcionamiento — adecuado para aplicaciones de temperatura baja a moderada

Desventajas de los sensores RTD

• Tiempo de respuesta más lento — menos adecuado para aplicaciones con cambios rápidos de temperatura

• Mayor costo — utiliza materiales de primera calidad como el platino y tiene un diseño más complejo

• Sensibilidad a las duras condiciones. — afectado por vibraciones y golpes mecánicos

• Requisitos de cableado complejos — necesita configuraciones de 2, 3 o 4 cables, lo que aumenta la complejidad de la instalación

Aplicaciones de IDT

• control de procesos industriales — utilizado en fabricación, procesamiento químico y plantas de energía para mantener temperaturas de funcionamiento seguras y estables

• sistemas de climatización — garantiza una regulación precisa de la temperatura en los sistemas de calefacción, ventilación y aire acondicionado para lograr eficiencia energética y confort

• Industria de alimentos y bebidas — monitorea las temperaturas de cocción, almacenamiento y refrigeración para mantener la calidad y seguridad del producto

• Equipo científico y de laboratorio. — admite la medición precisa de la temperatura en aplicaciones médicas, de investigación y de calibración

• Automoción y electrónica — se utiliza para monitorear la temperatura del motor, la batería y el circuito para mejorar el rendimiento y evitar el sobrecalentamiento

Conclusión

Los sensores RTD son conocidos por su alta precisión, estabilidad y rendimiento constante en la medición de temperatura.Su efectividad depende de su construcción, tipo de resistencia y configuración de cableado.Si bien son más precisos que los termopares, pueden ser más lentos y costosos.Debido a estas características, los sensores de temperatura RTD se utilizan ampliamente en industrias que requieren un control de temperatura confiable y preciso.
