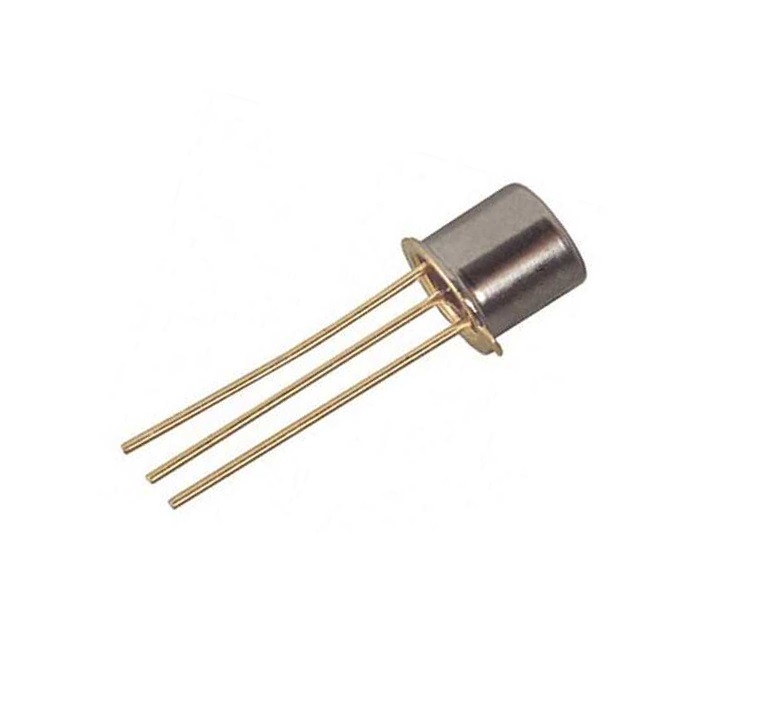

Su guía para el transistor de unijunction 2N2646 PN

El 2N2646 es un transistor de unijunction PN de silicio (UJT) reconocido por su precisión en las aplicaciones de activación, sincronización y oscilatorios.Con características como baja corriente de fuga, tolerancia a alta temperatura y resistencia negativa, sirve como un componente versátil en proyectos industriales, educativos y aficionados.Este artículo explora los atributos técnicos del 2646, la dinámica operativa y su integración en una amplia gama de circuitos, mostrando su papel fundamental en la electrónica moderna.

Catalogar

2N2646 Transistor de uniijunción

El 2N2646, que se origina en el silicio y se clasifica como un transistor de unijuncios PN (UJT), obtiene respeto por sus habilidades de desencadenación competentes en situaciones industriales.El diseño incorpora principalmente semiconductores de tipo N con material de tipo P estratégicamente ubicado para establecer lo que se conoce como la relación intrínseca de separación.Este aspecto define la operación del transistor, dictando la delicada relación entre su emisor, base y terminales de colección.Cada uno juega un papel importante en la capacidad del transistor para administrar diversos circuitos de desencadenación a través de sus características electrónicas distintivas.

La relación de separación intrínseca se encuentra en el corazón de las operaciones del 2646.Dicta cuándo el dispositivo comienza a conducir alterando la sensibilidad en las funciones de conmutación.Para aquellos que profundizan en aplicaciones prácticas, la selección precisa de los componentes que coinciden con la relación de enfrentamiento deseada permite una mejora de la salida del sistema, permitiendo el control de expertos sobre los umbrales de activación e invitar a una respuesta emocional más detallada a los desafíos de ingeniería.

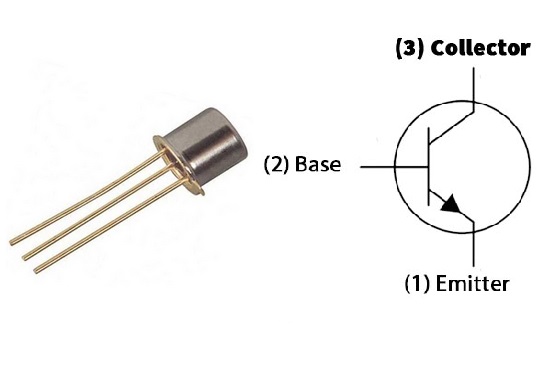

Configuración de pin

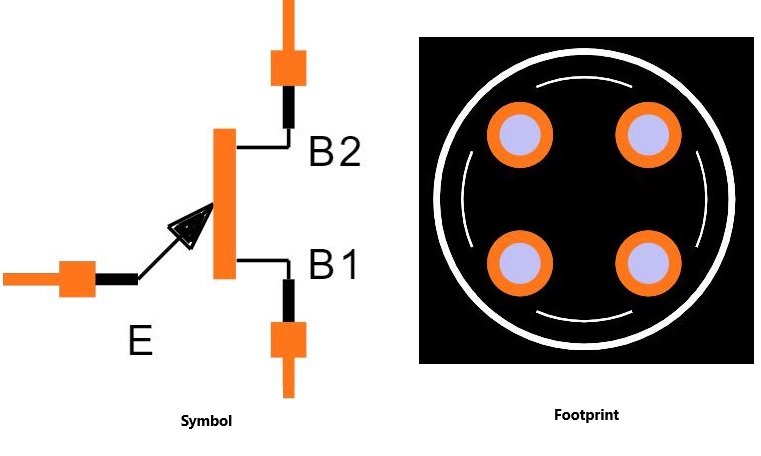

Modelos CAD

Especificaciones técnicas

Características del 2646

2N2646 Aplicaciones

El transistor de unión 2N2646 es un componente versátil y confiable ampliamente utilizado en circuitos electrónicos para tareas como el tiempo, el control y la generación de forma de onda.Su diseño simple, rendimiento confiable y asequibilidad lo convierten en una opción popular para sus proyectos.A continuación se muestra una descripción general de sus aplicaciones clave:

Circuitos de tiempo

El 2N2646 es ideal para generar retrasos de tiempo precisos e intervalos de pulso.Su operación estable y repetible garantiza un momento preciso, que es efectivo en dispositivos como temporizadores, circuitos de reloj y generadores de pulso.

Detección de voltaje

En los circuitos de detección de voltaje, el 2N2646 funciona como un elemento sensible para monitorear los niveles de voltaje específicos y activar las acciones correspondientes.Su precisión lo hace ideal para regular y monitorear los sistemas eléctricos.

Circuitos de disparo de SCR

Uno de sus roles principales es en los circuitos de disparo para rectificadores controlados por silicio (SCR).El 2N2646 produce pulsos de activación agudos y consistentes que permiten un control preciso de los SCR en los sistemas de potencia de CA y CC.Su baja corriente de fuga reduce la disipación de energía, aumenta la eficiencia del sistema y extiende la vida útil de los componentes, especialmente en entornos industriales donde la precisión y la conservación de los recursos son prioridades.

Proyectos de pasatiempo

La simplicidad y adaptabilidad del transistor lo convierten en un favorito entre los aficionados.Se usa ampliamente en proyectos educativos y experimentales, lo que demuestra funciones básicas de transistores, como el cambio y la generación de forma de onda.

Circuitos de control de fase

El 2N2646 funciona de manera efectiva en la regulación de la potencia entregada a una carga en los circuitos de control de fase.Las aplicaciones incluyen controladores de velocidad del motor, atenuadores de luz y otros sistemas que requieren entrega de energía ajustable.

Generación de forma de onda de diente de sierra

La capacidad de generar formas de onda de diente de sierra es ideal para el procesamiento de señales y la forma de la forma de onda.Esta funcionalidad se utiliza en circuitos como generadores de barrido y otros sistemas de control de señales.

Osciladores de relajación

Como componente central en los osciladores de relajación, el 2N2646 produce oscilaciones estables comúnmente utilizadas en la generación de señales de audio, circuitos de reloj y sistemas que requieren señales periódicas consistentes.

Aplicaciones industriales generales

Su versatilidad garantiza una amplia aplicación en sistemas industriales, incluidos sistemas de control, generación de señales y monitoreo de voltaje.El 2N2646 cumple con las demandas técnicas y económicas de los proyectos sensibles a los costos al tiempo que mantiene la confiabilidad y el desempeño en condiciones desafiantes.

Modelos alternativos a 2N2646

• 2N2647 2N2647 Central Semiconductor Corp THROUGH-HOLE UJT In Stock: 16883 pcs

• 2N4870 2N4870 NTE Electronics, Inc TRANS PNP TO92 In Stock: 13676 pcs

• 2N4871 2N4871 Solid State Inc. TO 92 UNIJUNCTION TRANSISTOR In Stock: 37953 pcs

• 2N1671 2N1671 Solid State Inc. TO 5 UNIJUNCTION TRANSISTOR In Stock: 5000 pcs

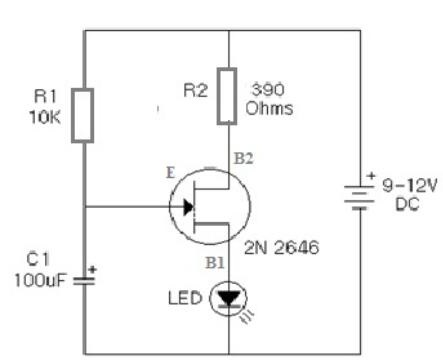

2N2646 Aplicación de técnicas

La integración del 2N2646 en un circuito se puede lograr con un suministro de CC que funciona en el rango de 9V a 12V.Los elementos primarios incluyen no solo la fuente de alimentación y el LED, sino que también incorporan resistencias clasificadas a 10k y 390 ohmios, junto con una placa de pan y cables de conexión para establecer las conexiones.Dentro de esta disposición, la resistencia de 390 ohmios gobierna el flujo de corriente a través del transistor y LED, actuando como una salvaguardia contra el daño potencial por la corriente excesiva.Además, R1 y C1 dan forma a la frecuencia intermitente del LED, ofreciendo espacio para la experimentación modificando valores de componentes para observar diversas reacciones y efectos.

Al ajustar la resistencia de R1 y la capacitancia de C1, el impacto en la frecuencia de flash se hace evidente.Esta capacidad le permite profundizar en un espectro de resultados de frecuencia, desentrañando así la compleja interacción entre los componentes electrónicos.Participar en proyectos prácticos fomenta una comprensión experimental de conceptos, estableciendo una base para una comprensión más profunda de los principios de circuitos y estimulando los procesos de pensamiento innovadores.

Dinámica operativa

El inicio de un transistor de unijunction 2N2646 conduce a un aumento en la corriente del emisor, que continúa hasta que alcanza los límites establecidos por la fuente de energía disponible.Este evento es instrumental ya que facilita la operación del dispositivo como un oscilador, principalmente debido a su tendencia natural hacia la resistencia negativa.La resistencia negativa es una cualidad fascinante en la que un aumento en la corriente a través de un dispositivo da como resultado una disminución en el voltaje a través de él, una característica beneficiosa para mantener oscilaciones en los circuitos electrónicos.

La aplicación de un voltaje positivo a los terminales base reduce la resistencia en la región base.Esta disminución permite un flujo de corriente mayor del emisor, lo que aumenta la conductividad general del dispositivo.En aplicaciones prácticas, estas ventajas aumentan la estabilidad y el rendimiento de los circuitos oscilatorios.El monitoreo regular de la corriente del emisor puede evitar las ineficiencias potenciales en el circuito.

Estos atributos operativos hacen que el 2N2646 sea ventajoso en la elaboración de osciladores confiables para usos variados, como aplicaciones de generación de señales y sincronización.Para aquellos que refinan la corriente base y la elección de las resistencias de carga apropiadas valen la pena para mejorar la operación aprovechando la resistencia negativa.

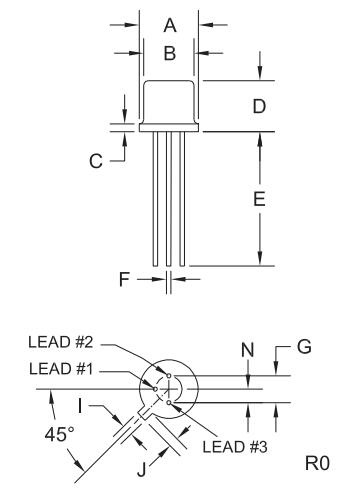

Diseño mecánico

Fabricante

Establecido en 1957, el semiconductor de Nueva Jersey ha entregado continuamente componentes discretos superiores adaptados para una amplia gama de industrias.Su dedicación les ha ganado una distinguida reputación por producir soluciones confiables y rentables que satisfagan las rigurosas demandas de los sectores tecnológicos.Los diversos dominios que cubren, desde las telecomunicaciones hasta la automoción, obtienen ventajas de sus ofertas diseñadas por expertos, lo que refuerza su influencia en impulsar el progreso tecnológico a lo largo de los años.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Para qué fines se utiliza el 2N2646?

El 2N2646 encuentra su lugar en una variedad de productos electrónicos, incluidos los circuitos de pulso y sincronización, los circuitos de detección y los circuitos de gatillo de tiristores.Actúa como un transistor de unijunction (UJT) que facilita el tiempo preciso, fomenta la generación de pulsos eficiente y gobierna los tiristores de manera efectiva.Una aplicación considerable es su papel en la construcción de osciladores de relajación, que son ideales para orquestar procesos y administrar el tiempo de la señal.Además, el 2N2646 es experto en producir pulsos eléctricos precisos, invaluables para situaciones que requieren señales de activación reguladas en sistemas coordinados.

2. ¿Cuál es el mecanismo operativo del 2N2646?

El 2N2646 funciona a través del movimiento de corriente desde su terminal de emisor hasta la base, se activó cuando el voltaje del emisor excede el voltaje base por un valor aproximado de una caída de diodo.Esta condición inicia una región de 'resistencia negativa' dentro de las características de la UJT, lo que le permite cambiar los estados de manera eficiente.Este rasgo de cambio de estado es efectivo para formar ciclos de oscilación estables, ideales para una variedad de aplicaciones.
