El ADG712BRZ es un interruptor analógico CMOS de alto rendimiento, de una sola fuente de alimentación, fabricado por Analog Devices, Inc. (ADI). Este circuito integrado (CI) pertenece a la categoría de interfaces, específicamente clasificado como interruptor analógico, multiplexor y demultiplexor.
El ADG712BRZ está diseñado para abordar varios desafíos clave de diseño, incluyendo una baja resistencia en estado de conducción, un ancho de banda alto y una baja inyección de carga. Con una resistencia en estado de conducción máxima de 4 ohmios, el dispositivo puede manejar una amplia gama de señales analógicas con una mínima degradación de la señal. Su ancho de banda a -3dB de 200 MHz permite que el interruptor sea utilizado en aplicaciones de alta velocidad sin comprometer el rendimiento.
Las especificaciones principales del ADG712BRZ incluyen un rango de voltaje de alimentación de 1,8V a 5,5V, un rango de temperaturas de funcionamiento de -40°C a 85°C, y un encapsulado sin plomo compatible con RoHS. El dispositivo está envasado en un paquete compacto de 16 pines en formato SOIC (circuito integrado de pequeña huella), lo que proporciona una solución eficiente y de bajo espacio para aplicaciones con limitaciones de espacio.
Las principales ventajas del ADG712BRZ son su baja resistencia en estado de conducción, su amplio ancho de banda, su baja inyección de carga y su excelente rendimiento en diafonía (-90 dB a 10 MHz). Estas características hacen que el dispositivo sea adecuado para una variedad de aplicaciones, como sistemas de adquisición de datos, instrumentación, equipos de prueba y medición, y sistemas de control industrial.
El ADG712BRZ es compatible con diversos sistemas analógicos y digitales, gracias a su rango de voltaje de alimentación y bajo consumo energético. Puede integrarse fácilmente en diseños existentes o utilizarse como componente independiente en nuevos proyectos.
Modelos equivalentes al ADG712BRZ incluyen el ADG711BRZ, ADG713BRZ y ADG714BRZ, todos ellos parte de la cartera de productos de interruptores analógicos de ADI. Estos dispositivos ofrecen características de rendimiento similares, permitiendo a los diseñadores escoger la opción más adecuada según los requisitos específicos de cada aplicación.
ADG712BRZ Atributos Técnicos Clave
El ADG712BRZ cuenta con cuatro circuitos integrados que funcionan como interruptores de un solo polo y una sola posición (SPST - NO). Ofrece una resistencia en estado encendido de solo 4 ohmios y una banda pasante de -3dB de 200 MHz, garantizando una distorsión mínima de la señal. Su tiempo de conmutación es muy rápido, con tiempos de encendido y apagado máximos de 11 ns y 6 ns respectivamente. Tiene un rango de voltaje de 1.8 V a 5.5 V, lo que proporciona flexibilidad en diferentes entornos de alimentación. Además, el nivel de diafonía se controla de manera excepcional con -90 dB a 10 MHz, preservando la integridad de la señal entre canales. Presenta baja inyección de carga (3 pC) y capacitancia en canal de 10 pF, contribuyendo a mantener la fidelidad de la señal.
ADG712BRZ Tamaño de Embalaje

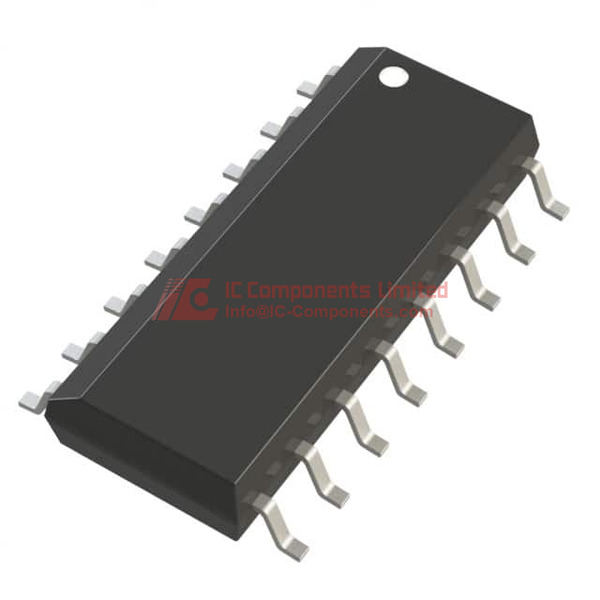

El tamaño del embalaje es en forma de tubo con material en formato 16-SOIC, con dimensiones de 0.154 pulgadas (3.90 mm) de ancho. La configuración de pines es estándar, adecuada para montaje en superficie. Características térmicas incluyen un rango de temperatura de operación de -40°C a 85°C (TA). La fuente de alimentación eléctrica es de voltaje único desde 1.8 V hasta 5.5 V.
ADG712BRZ Aplicación
Este producto es ideal para aplicaciones que requieren multiplexión y demultiplexión de señales analógicas, así como para necesidades de conmutación de señales digitales y analógicas, en sistemas de adquisición de datos, comunicaciones y control de procesos.
ADG712BRZ Características
El ADG712BRZ incorpora cuatro interruptores que funcionan como conmutadores SPST - NO, con baja resistencia en estado encendido (4Ω), amplia banda pasante de 200 MHz, y tiempos de conmutación rápidos. Soporta voltajes de operación desde 1.8 V hasta 5.5 V, con control de diafonía de -90 dB a 10 MHz, baja inyección de carga y baja capacitancia en canales, garantizando señal limpia y de alta fidelidad.
ADG712BRZ Características de Calidad y Seguridad
Nivel de sensibilidad a la humedad: MSL 1, lo que significa que el dispositivo no tiene límite de exposición. Además, cumple con la normativa RoHS y es libre de plomo, asegurando compatibilidad ambiental y seguridad.
ADG712BRZ Compatibilidad
El ADG712BRZ está diseñado para integrarse de manera sencilla en sistemas que requieren una ruta de resistencia baja, común en sistemas de adquisición de datos, comunicaciones y control de procesos, garantizando compatibilidad y rendimiento confiable.
ADG712BRZ Hoja de Datos en PDF
La hoja de datos más completa y autorizada del ADG712BRZ está disponible en nuestro sitio web. Se recomienda a los clientes descargarla en esta página para consultar especificaciones detalladas y guías de aplicación.
