La NRVBB4030T4G es una diode Schottky de alto rendimiento fabricada por AMI Semiconductor/onsemi, diseñada para aplicaciones exigentes en electrónica de potencia y conmutación. Este dispositivo robusto pertenece a la serie SWITCHMODE y ofrece características eléctricas excepcionales en un paquete compacto de montaje en superficie.
La diode está diseñada con tecnología avanzada de semiconductores, con un paquete D2PAK (TO-263-3) que proporciona una gestión térmica excelente y fiabilidad. Sus especificaciones eléctricas clave incluyen una tensión directa máxima de 550 mV a 40A y una tensión inversa continua máxima de 30V. El dispositivo puede manejar una corriente de rectificación media impresionante de 40A, lo que lo hace adecuado para circuitos de conmutación de alta potencia y diseños de fuentes de alimentación.
Una de sus características más destacadas es su amplio rango de temperatura de operación desde -65°C hasta 175°C, garantizando un rendimiento constante en condiciones ambientales extremas. Con un tiempo de recuperación rápido de menos de 500 nanosegundos, esta diode es ideal para aplicaciones de conmutación a altas frecuencias, incluyendo convertidores de potencia, accionamientos de motores y electrónica automotriz.
La tecnología Schottky ofrece ventajas significativas frente a los rectificadores tradicionales, como una caída de voltaje directo menor, velocidades de conmutación más rápidas y reducción de pérdidas de potencia. Su diseño en montaje en superficie facilita su integración en ensamblajes electrónicos compactos, mientras que su embalaje en carrete permite procesos automatizados de fabricación.
Las principales áreas de aplicación incluyen fuentes de alimentación, inversores, sistemas de control de motores, equipos de telecomunicaciones y electrónica de potencia industrial. La construcción robusta del diode y sus excelentes características eléctricas la hacen especialmente valiosa en aplicaciones que requieren manejar altas corrientes y conmutaciones rápidas.
Aunque no se detallan modelos equivalentes específicos en las especificaciones, diodos Schottky similares de fabricantes como ON Semiconductor, Vishay y STMicroelectronics pueden ofrecer características de rendimiento comparables. Se recomienda a los ingenieros consultar las hojas de datos detalladas para una referencia cruzada precisa y evaluación de compatibilidad.
El cumplimiento RoHS garantiza la responsabilidad ambiental, haciendo que este diode sea adecuado para los requisitos de diseño electrónico moderno en diversos sectores industriales y de electrónica de consumo.
NRVBB4030T4G Atributos Técnicos Clave
El diodo Schottky NRVBB4030T4G cuenta con una capacidad de voltaje inverso máximo de 30V y una corriente de rectificación promedio de 40A. Utiliza tecnología de barrera Schottky que garantiza una recuperación rápida, con un tiempo de recuperación inferior a 500ns, y una caída de voltaje directa mínima de 550mV a 40A, ideal para aplicaciones de alta eficiencia.
NRVBB4030T4G Tamaño de Embalaje

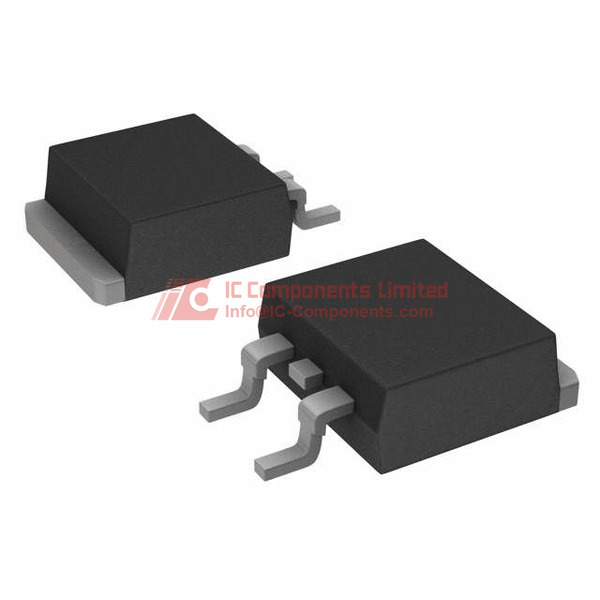

Este componente se suministra en un encapsulado DPAK (TO-263-3), que es de montaje superficial. El paquete DPAK es compacto y térmicamente eficiente, con dos pines y una gran pestaña para mejorar la disipación de calor. La embalaje en bandeja o en cinta y carrete garantiza un manejo seguro y compatibilidad con la automatización en montaje de componentes electrónicos.
NRVBB4030T4G Aplicación
El diodo Schottky NRVBB4030T4G se utiliza ampliamente en la gestión de la energía, convertidores DC-DC, circuitos de redireccionamiento (freewheeling) y protección contra polaridad inversa. Su recuperación rápida y alta capacidad de carga lo hacen ideal para fuentes de alimentación conmutadas, sistemas automotrices y equipos industriales.
NRVBB4030T4G Características
Este diodo emplea tecnología de barrera Schottky, ofreciendo una tensión inversa máxima de 30V y una corriente de conducción continua de 40A. La caída de voltaje directo se mantiene en 550mV a 40A, contribuyendo a una alta eficiencia. Su comportamiento de conmutación ultra-rápido, con tiempo de recuperación menor a 500ns, junto con una corriente de fuga inversa limitada a 350μA a 30V, asegura fiabilidad en circuitos exigentes. Opera en un rango de temperatura que va desde -65°C hasta 175°C, permitiendo un funcionamiento estable en diversas condiciones ambientales. Forma parte de la serie SWITCHMODE, optimizada para una gestión eficiente de la energía.
NRVBB4030T4G Características de Calidad y Seguridad
Con un amplio rango de temperatura de operación y una robusta encapsulación DPAK, el NRVBB4030T4G ofrece un funcionamiento estable y seguro incluso en condiciones adversas. El componente cumple con las normas RoHS, garantizando la limitación de sustancias peligrosas y contribuyendo a la protección ambiental y la seguridad del usuario.
NRVBB4030T4G Compatibilidad
Este diodo está diseñado para integrarse en fuentes de alimentación conmutadas, circuitos de rectificación, sistemas automotrices e industriales. Es compatible con procesos estándar de montaje en superficie y soporta diversos diseños de placas, lo que lo hace altamente versátil para distintas aplicaciones y requisitos de diseño.
NRVBB4030T4G Hoja de Datos en PDF
En nuestro sitio web, puede descargar el manual técnico en formato PDF del modelo NRVBB4030T4G, que incluye detalles técnicos completos, gráficos de rendimiento, características térmicas y circuitos de aplicación recomendados. Le recomendamos descargar el datasheet directamente desde esta página para acceder a la información más confiable y actualizada.
