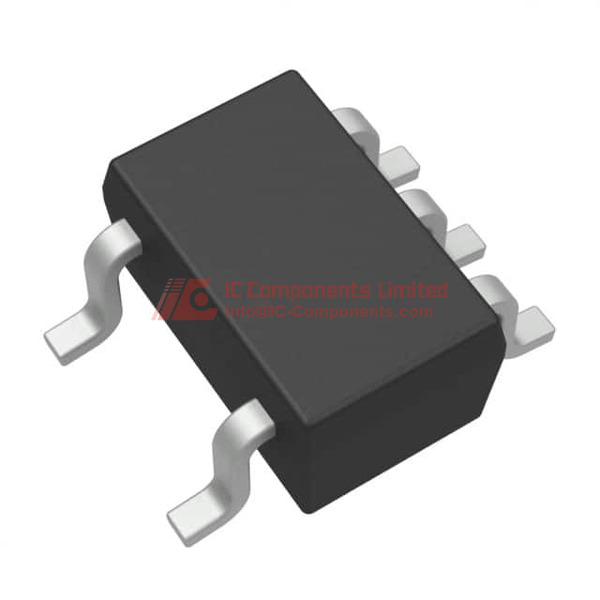

El SN74AHCT1G04DCKR es un circuito integrado (CI) de Luminary Micro / Texas Instruments que pertenece a la categoría de puertas lógicas e inversores. Es un CI inversor de canal único diseñado con una carcasa SC-70-5 y tecnología de montaje superficial.
Las principales características de este producto incluyen un amplio rango de temperatura de operación de -40°C a 125°C, lo que lo hace adecuado para diversas condiciones ambientales. Funciona con un voltaje de alimentación de 4,5V a 5,5V y presenta una corriente de falla mínima de 1A como máximo. El CI inversor tiene un retardo de propagación máximo de 9ns a 5V con una capacitancia de carga de 50pF, garantizando un procesamiento eficiente de la señal.
Este producto cumple con la normativa RoHS y es libre de plomo, atendiendo la creciente demanda de electrónica respetuosa con el medio ambiente. El nivel de sensibilidad a la humedad (MSL) de 1 indica que el CI tiene una vida útil ilimitada, brindando conveniencia y confiabilidad a los usuarios.
El SN74AHCT1G04DCKR se utiliza principalmente en aplicaciones donde se requiere inversión lógica, como en circuitos digitales, procesamiento de señales y sistemas de control. Su pequeño tamaño en carcasa SC-70-5 y su diseño de montaje superficial lo hacen apto para aplicaciones con espacio restringido y para facilitar su integración en diversos dispositivos electrónicos.
Modelos equivalentes o alternativos disponibles para este producto incluyen:
74AHCT1G04 (mismo número de referencia, diferente embalaje)
74AHCT1G04DCK (mismo número de referencia, diferente embalaje)
SN74AHCT1G04 (mismo número de referencia, diferente embalaje)
SN74AHCT1G04DCKR (mismo número de referencia, diferente embalaje)
Estos modelos pueden variar en opciones de embalaje, como Digi-Reel, cinta y carrete, o unidades individuales, pero comparten la misma funcionalidad y especificaciones que el SN74AHCT1G04DCKR.
SN74AHCT1G04DCKR Atributos Técnicos Clave
Tipo lógico: Inversor. Número de circuitos: 1. Voltaje de alimentación: de 4.5 V a 5.5 V.
SN74AHCT1G04DCKR Tamaño de Embalaje
Tipo: Digi-Reel. Material: Embalaje SC-70-5. Tamaño: 5-TSSOP, SC-70-5, SOT-353. Configuración de pines: Paquete de Dispositivo del Proveedor SC-70-5. Características térmicas y propiedades eléctricas: Rango de temperatura de funcionamiento de -40 °C a 125 °C.
SN74AHCT1G04DCKR Aplicación
Se utiliza en circuitos digitales para invertir la señal de entrada. Ideal para aplicaciones que requieren un control preciso de niveles lógicos en diseños de PCB de alta densidad. Perfecto para su uso en informática, electrónica de consumo y equipos de automatización industrial.
SN74AHCT1G04DCKR Características
Este inversor de Texas Instruments, parte de la serie 74AHCT, opera con un solo canal. Soporta un voltaje de alimentación desde 4.5 V hasta 5.5 V y puede suministrar corrientes de salida altas y bajas de 8 mA cada una. Ofrece retardos de propagación máximos de 9 ns a 5 V con una carga de capacitancia de 50 pF, garantizando cambios rápidos y confiables. Los niveles lógicos máximo son 0.8 V en bajo y 2 V en alto, compatible con familias lógicas TTL. Su bajo consumo en estado de reposo de 1 mA lo hace eficiente energéticamente para aplicaciones electrónicas modernas. Está encapsulado en un paquete estrecho SC-70-5, diseñado para montaje en alta densidad y para reducir el espacio en la PCB.
SN74AHCT1G04DCKR Características de Calidad y Seguridad
El SN74AHCT1G04DCKR es libre de plomo y cumple con RoHS, garantizando conformidad con estrictas normas ambientales y de seguridad. Además, presenta un Nivel de Sensibilidad a la Humedad (MSL) de 1 (Ilimitado), asegurando confiabilidad y durabilidad en diferentes condiciones ambientales.
SN74AHCT1G04DCKR Compatibilidad
Compatible con otros dispositivos de la serie 74AHCT y puede intercambiarse con otros inversores lógicos que acepten los mismos niveles lógicos y rangos de alimentación. Es apto para montaje superficial, ideal para procesos automáticos de ensamblaje de PCB.
SN74AHCT1G04DCKR Hoja de Datos en PDF
Para obtener detalles técnicos completos y confiables, el PDF del datasheet del SN74AHCT1G04DCKR está disponible en nuestro sitio web. Recomendamos descargarlo directamente de la página del producto para asegurar que se visualiza la información más actualizada.
