El MAX4581CPE es un circuito integrado de conmutación analógica de alto rendimiento, desarrollado por Maxim Integrated, que ofrece capacidades versátiles de enrutamiento y conmutación de señales para aplicaciones electrónicas. Este dispositivo compacto proporciona un multiplexor/demultiplexor 8:1, con una integridad de señal excepcional y bajo nivel de ruido, convirtiéndolo en una opción ideal para conmutación de señales analógicas de precisión en diversos sistemas electrónicos.
El conmutador presenta una resistencia en estado de encendido de 80 ohmios, con una excelente coincidencia entre canales de 1 ohmio, asegurando una transmisión de señal coherente y confiable en diferentes canales. Su flexibilidad operativa se amplía gracias a un amplio rango de voltaje de alimentación de 2V a 12V, lo que permite su compatibilidad con diversos diseños electrónicos. Además, el dispositivo demuestra características de conmutación rápidas, con tiempos máximos de encendido de 200ns y de apagado de 100ns, facilitando un enrutamiento eficiente de señales en aplicaciones sensibles al tiempo.
Entre sus principales ventajas técnicas destacan una corriente de fuga extremadamente baja (máximo 1nA), una inyección de carga mínima (0.5pC) y una aislación de crosstalk sobresaliente (-78dB a 1MHz). Estas características hacen que el MAX4581CPE sea especialmente adecuado para conmutación de señales analógicas de precisión en telecomunicaciones, equipos de prueba y medición, instrumentación industrial y sistemas de enrutamiento de señal de audio/video.

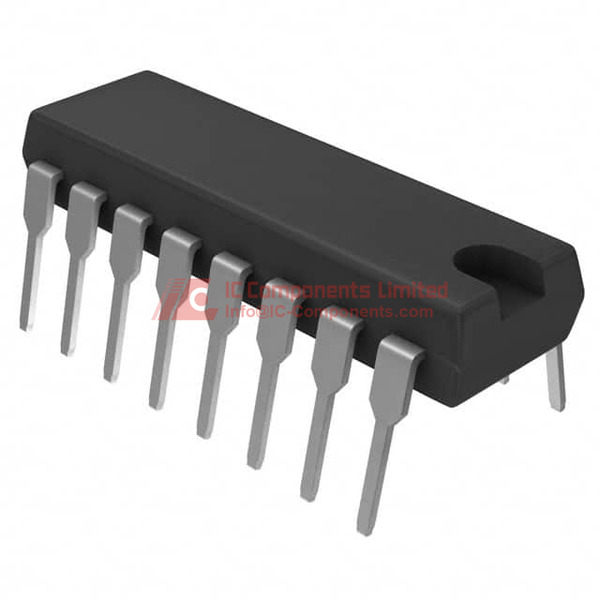

El conmutador analógico viene en un encapsulado DIP (Dual In-line Package) estándar y opera de manera confiable en un rango de temperatura de 0°C a 70°C. Sus especificaciones de capacitancia de canal (4pF en estado de reposo de fuente y 18pF en estado de reposo de drenaje) contribuyen aún más a sus capacidades de manejo de señales de alta calidad.
Aunque el MAX4581CPE no cumple con las normativas RoHS, modelos equivalentes o alternativos como el MAX4582, MAX4584 u otros ICs de conmutación analógica con especificaciones similares, de Maxim Integrated u otros fabricantes, podrían ser considerados. Se recomienda que ingenieros y diseñadores comparen cuidadosamente los parámetros específicos al evaluar opciones.
El diseño compacto, el rendimiento de bajo ruido y la flexibilidad en el enrutamiento de señales hacen que este dispositivo sea una excelente elección para aplicaciones que requieren conmutación precisa, de baja distorsión, y múltiples canales de señales analógicas.
MAX4581CPE Atributos Técnicos Clave
El MAX4581CPE de Maxim Integrated cuenta con un número de pieza que identifica claramente el producto. Es un interruptor analógico pequeño clasificado como interfaz - conmutadores, multiplexores y demultiplexores, que ofrece rendimiento confiable para aplicaciones de enrutamiento de señales en sistemas de telecomunicaciones, comunicación de datos e instrumentación, donde se requiere baja corriente de fuga, tiempos de conmutación rápidos y crosstalk reducido.
MAX4581CPE Tamaño de Embalaje
El MAX4581CPE está encapsulado en tecnología DIP, lo que facilita su manipulación e instalación. Opera en un rango de temperatura de 0°C a 70°C (TA). La tensión de alimentación puede ser de un solo voltaje (V+) de 2 V a 12 V o doble (V±) de ±2 V a ±6 V, adaptándose a diferentes requisitos de diseño y circuitos.
MAX4581CPE Aplicación
El MAX4581CPE se utiliza principalmente en aplicaciones de enrutamiento de señales dentro de sistemas de telecomunicaciones, comunicaciones de datos e instrumentación, donde es fundamental contar con una baja fuga de corriente, tiempos de conmutación rápidos y mínima interferencia entre canales.
MAX4581CPE Características
Este dispositivo ofrece excelentes métricas de rendimiento, incluyendo una configuración de multiplexor/demultiplexor de 7:55 y un conmutador de 8:1. La resistencia en estado ON es de máximo 80 ohmios, la coincidencia entre canales es de 1 ohmio y la fuga de corriente en estado apagado no supera los 1nA. El tiempo de conmutación es eficiente, con 200ns para activación y 100ns para desactivación. La inyección de carga es mínima, solo 0.5pC, y la capacitancia en ambos estados de apagado es de 4pF y 18pF. Además, el crosstalk es muy bajo, -78dB a 1MHz, lo que lo hace adecuado para circuitos sofisticados donde la reducción de ruido es esencial.
MAX4581CPE Características de Calidad y Seguridad
El MAX4581CPE tiene un Nivel de Sensibilidad a la Humedad (MSL) de 1 (Ilimitado), lo que indica una excelente tolerancia a la exposición a la humedad. Aunque contiene plomo y está marcado como no compatible con RoHS, es importante considerar esto en funciones que requieren cumplimiento de estándares ambientales y normativos.
MAX4581CPE Compatibilidad
Este dispositivo utiliza un encapsulado DIP, ampliamente compatible con diversos circuitos y procesos de ensamblaje para ingenieros de diseño. Su facilidad de manipulación y pruebas simplificadas lo convierten en una opción confiable para diferentes aplicaciones electrónicas.
MAX4581CPE Hoja de Datos en PDF
Ofrecemos la hoja de datos más autoridad y completa para el MAX4581CPE en nuestro sitio web. Se recomienda a los clientes descargar la hoja de datos desde esta página para consultar las especificaciones detalladas del producto y garantizar una correcta aplicación en sus proyectos.
Distribuidor de Calidad
IC-Components es un distribuidor premium de productos Maxim Integrated, incluyendo el MAX4581CPE. Garantizamos la provisión de productos auténticos y de la más alta calidad. Para precios competitivos y suministro confiable, solicite una cotización directamente en nuestro sitio web. Nuestro equipo de expertos brinda soporte y opciones de entrega rápida para cumplir con los plazos exigentes de sus proyectos.
